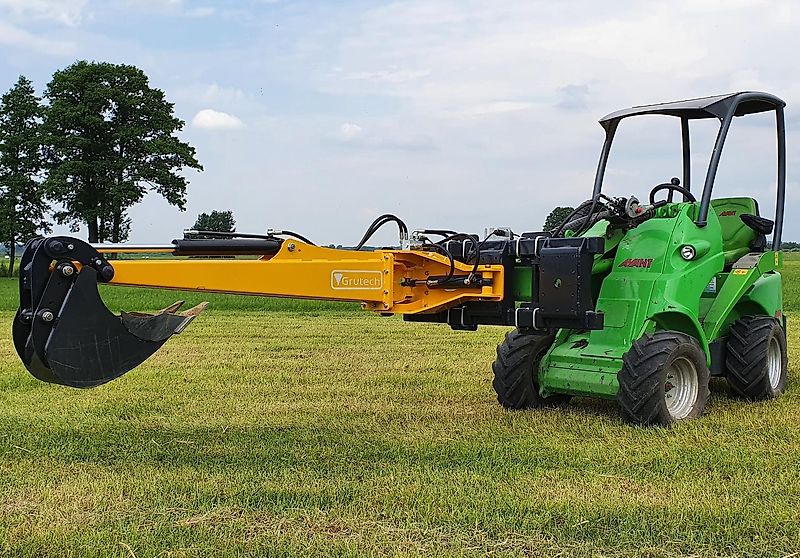

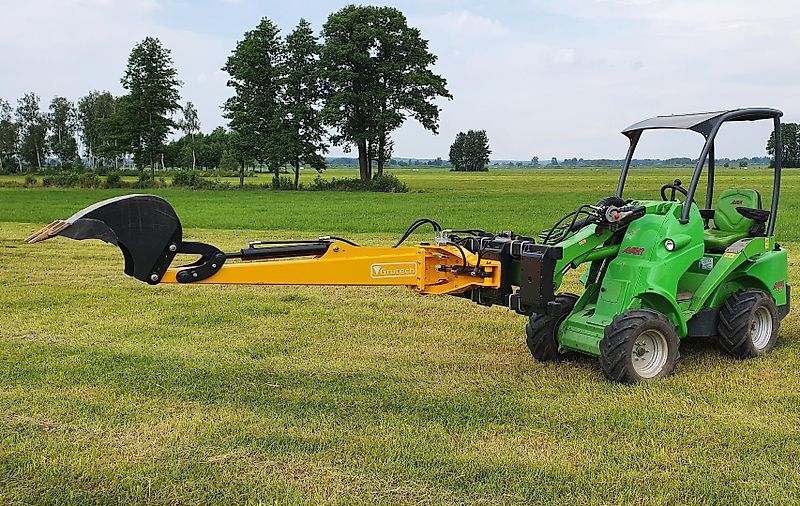

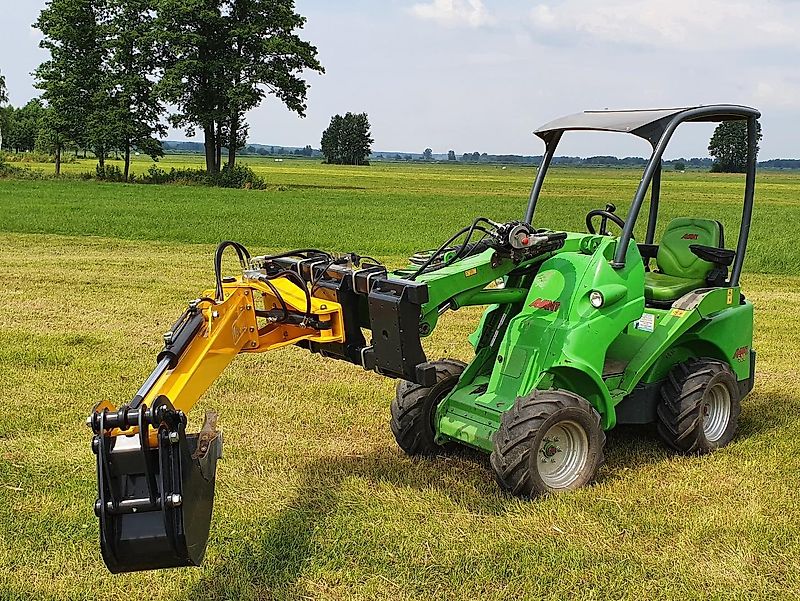

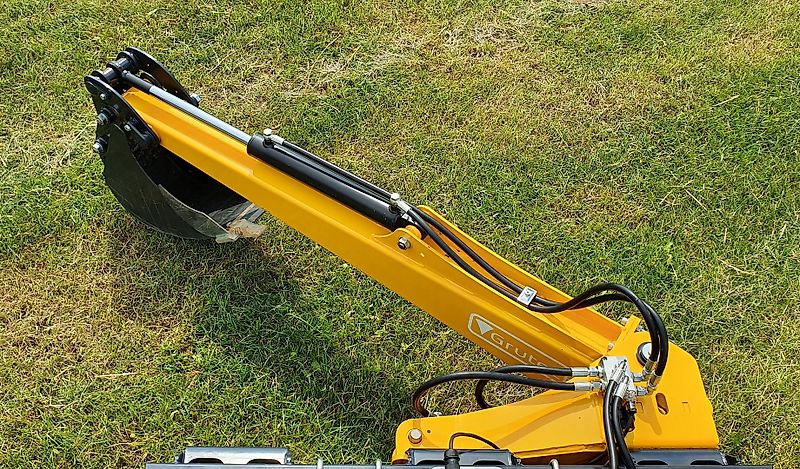

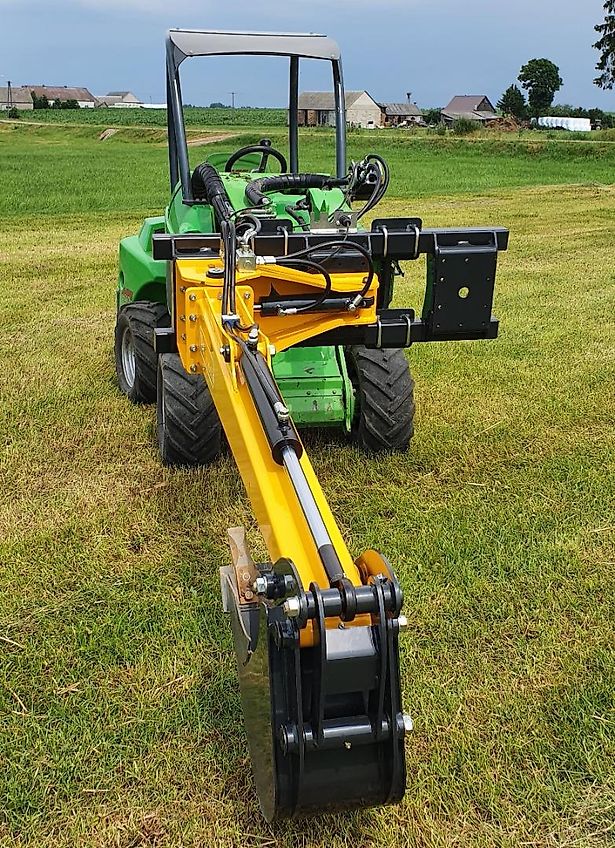

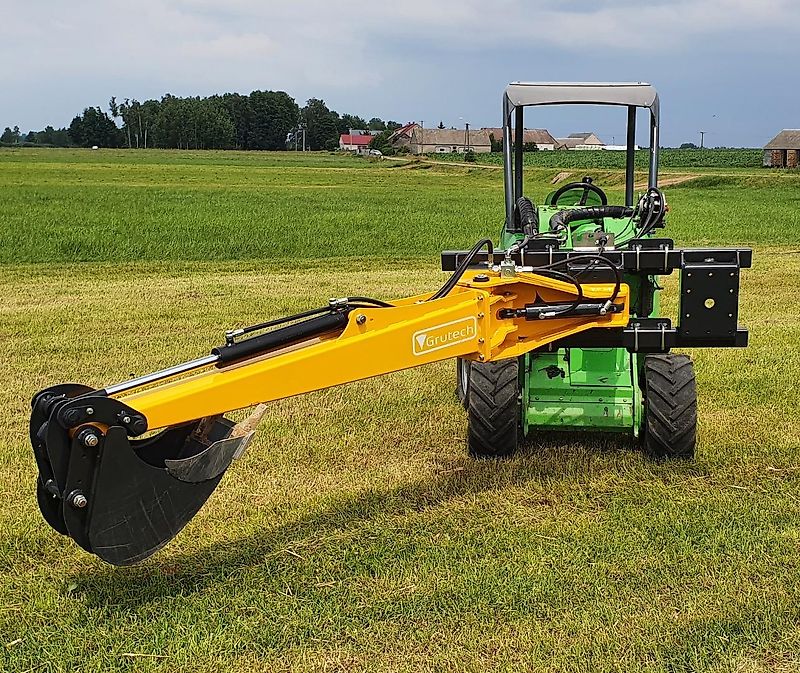

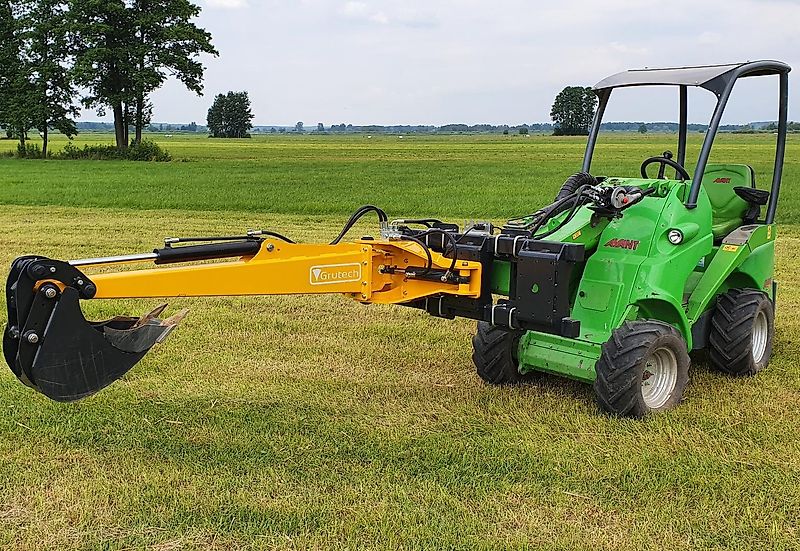

Grutech Ausleger / Digging arm / Bras de pelle / Przystawka kopiąca

Descripción complementaria

Ausleger
Ausleger GTH-RKS mit hydraulischem Schwenkarm und einem Arbeitswinkel von 105 Grad. Das neue, von Grund auf neu gestaltete Design ermöglicht es, den Ausleger um 49 Grad nach links und um 56 Grad nach rechts zu schwenken. Designlösungen ermöglichen es uns, den Arm mit einem Drehadapter an einem Rahmen mit drei Befestigungsbuchsen in der Mitte, links oder rechts zu montieren. Die Montage des Auslegers auf der linken oder rechten Seite gibt uns die Möglichkeit, an Wänden oder schwer zugänglichen Stellen zu arbeiten. Wir haben die Wahl zwischen zwei Längen der Vorderkörper (Arme), auch angeschraubt 1700 und 1200 mm. Strom vom dritten Abschnitt am Laderausleger zwei Schläuche öffnen und schließen die Schaufel. Mit dem Magnetventil am Arm starten wir die Armrotation, die Armrotationsgeschwindigkeit wird durch das Ventil geregelt. Das neue Modell des Arms ermöglicht es uns, die Maschine jederzeit mit Hilfe von Schlüsseln nachzurüsten. Sie können für den starren Arm jederzeit nur eine Drehung kaufen und problemlos selbst einbauen.

Technische Daten:

Wir können alle Schraubverbindungen nach Wahl herstellen
Rohre DN10 2SN 330 bar
Befestigung aus hochwertigem S355-Stahl
Schaufelkinetik wie bei einem Bagger
freie Grabtiefe bis 2 m mit 1700 Arm
freie Grabtiefe bis 1,5 m mit Arm 1200
Schaufeln in Schaufeln aus verschleißfestem Stahl
30 cm, 40 cm, 60 cm, 80 cm Löffel erhältlich, andere auf Anfrage
geschmierte bewegliche Stellen
Hauptscharnier aus rotationsgehärtetem Chromstift voll gelagert in schwimmend gelagerten Messinghülsen, zusätzlich selbstschmierende Distanzstücke
alle Schmierstellen Gewicht des Arms Modell GTH-RKS 1700 230 kg ohne Befestigung mit einem Eimer 40 cm
Satz enthält
Arm, der den Körper gräbt, um die Länge von 1700 oder 1200 mit einem Aktuator und Drähten zu wählen
Drehaufsatz mit Stellantrieb, Magnetventil, Steuerventil und Schläuchen
Elektrokabel zur Stromversorgung des Magnetventils mit einem Schalter zur Montage
Hauptrahmen mit drei Schlitzen
Schraubbefestigung optional
ein Löffel, unabhängig von der Breite, im Preis inbegriffen

Andere Größen erhältlich:

Löffel 30 l 35 34 kg
Löffel 40 50 l 45 kg
Löffel 60 82 l 60 kg
Löffel 80 114 l 80 kg
Schaufellöffel 120 100 l

----------------------------------------------------------------------------------------------------------------------
Grutech digging arm GTH-RKS

GTH-RKS digging attachment with hydraulic arm twist with a 105-degree working angle. The new development, designed from the ground up, allows the digging arm to turn to the left at 49 degrees and to the right at 56 degrees. The design solutions allow us to mount the arm with a torsion adapter on a frame with three mounting slots in the center, left or right. We can choose from two lengths of front arms also bolted 1700 and 1200 mm.

Selectable buckets:
- Bucket 25 25 l 30 kg
- Bucket 30 35 l 34 kg
- Bucket 40 50 l 45 kg
- Bucket 60 82 l 60 kg
- Bucket 80 114 l 80 kg
- Skimmer 120 100 l

- Swivel attachment with solenoid valve actuator, control valve and cables
- Electric cable for powering the solenoid valve with a switch for mounting
- Main frame with three sockets
- Attachment made of high-grade steel S355
- Bucket kinetics as in an excavator
- Free digging depth up to 2 m with 1700 arm
- Free digging depth up to 1.5 m at arm 1200
- Blades in buckets made of wear-resistant steel

----------------------------------------------------------------------------------------------------------------------
Grutech Bras de pelle GTH-RKS

Le bras de pelle GTH-RKS est équipé d'un bras hydraulique pivotant avec un angle de travail de 105 degrés. La nouvelle construction, conçue à partir de la base, permet au bras d'excavation de tourner de 49 degrés vers la gauche et de 56 degrés vers la droite. Les solutions de conception nous permettent de monter le bras avec l'adaptateur de torsion sur un châssis avec trois fentes de montage au centre, à gauche ou à droite. Nous avons le choix entre deux longueurs de bras avant, également boulonnées, 1700 et 1200 mm.

Choix de godets :
- Godet 25 25 l 30 kg
- Godet 30 35 l 34 kg
- Godet 40 50 l 45 kg
- Godet 60 82 l 60 kg
- Seau 80 114 l 80 kg
- Écumoire 120 100 l

- Attache pivotante avec actionneur d'électrovanne, vanne de contrôle et câbles
- Câble électrique pour l'alimentation de l'électrovanne avec interrupteur pour l'assemblage
- Cadre principal avec trois prises
- Attachement en acier S355 de haute qualité
- Balancier comme une excavatrice
- Profondeur de fouille libre jusqu'à 2 m avec un bras de 1700 mm
- Profondeur de fouille libre jusqu'à 1,5 m avec un bras de 1200 mm
- Godets en acier résistant à l'usure

----------------------------------------------------------------------------------------------------------------------
Grutech Ramie kopiące GTH-RKS

Przystawka kopiąca GTH-RKS z hydraulicznym skrętem ramienia o koncie pracy 105 stopni. Nowa konstrukcja zaprojektowana od podstaw pozwala obracać ramieniem kopiącym w lewo 49 stopni i w prawo 56 stopnie. Rozwiązania konstrukcyjne pozwalają nam zamontować ramię z adapterem skrętnym na ramce z trzema gniazdami montażowymi na środku, po lewej lub prawej. Do wyboru mamy dwie długości przednich ramion również przykręcanych 1700 i 1200 mm.

Łyżki do wyboru:
- Łyżka 25 25 l 30 kg
- Łyżka 30 35 l 34 kg
- Łyżka 40 50 l 45 kg
- Łyżka 60 82 l 60 kg
- Łyżka 80 114 l 80 kg
- Skarpowa 120 100 l

- Przystawka obrotu z siłownikiem elektrozaworem, zaworem regulacyjnym i przewodami
- Przewód elektryczny do zasilania elektrozaworu z przełącznikiem do montażu
- Rama główna z trzema gniazdami
- Przystawka wykonana ze gatunkowej stali S355
- Kinetyka łyżki jak w koparce
- Głębokość kopania swobodna do 2 m przy ramieniu 1700
- Głębokość kopania swobodna do 1,5 m przy ramieniu 1200
- Lemiesze w łyżkach ze stali trudno ścieralnej
